機柜布線，如何走得好，很絕大多數都是在機柜構造設計就早已決策好啦。一般機柜的布線，有以下方法：

    1、應用走線架。箱式走線架簡而言之就是帶有N個齒的1U或1SU的鈑金板，上走線架齒長和短的區別在于網絡設備的大小和應用電纜的道路轉彎半徑。

    2、應用線橋。說白了的線橋便是在機柜中凸起的像個竹橋一樣半經成形構造，。能夠了解為機柜木板上凸起的能夠扎帶的地區吧。一般線橋會發生在以下好多個地區：機柜的分艙擋板，立桿，安裝機器設備控制面板的圓孔條等地區。

    4.熟練掌握進（走）線筒。說白了的進（走）線筒，就是指在不一樣分艙中必須布線時，分艙擋板上的布線的地區。一般進（走）線筒發生在2個必須互相阻隔的艙，如機器設備艙與充電電池艙中間。

    5.應用束線帶和標識。這一上邊在基本上方式里邊也提及了，很重要，束線帶應用簡單靈便，而標識則促使布線后非常容易識別，降低維護保養的難度系數。

    同一IDC，同一規格型號聲卡機架，走線方法應整體一致，便捷日常運維管理。關鍵網絡設備，內部網連接機器設備，管理網連接機器設備等不一樣人物角色的網絡設備走線都應齊整，光纖和網線不應該遮擋網絡設備進通風口，不適合預埋到聲卡機架底端過長，光纖和網線上貼的標識要清楚。網絡設備正面插入光纖和網絡電纜的方法應盡可能一致，并按壓光纖和網絡電纜。網絡設備背面的電源插頭和網絡電纜整齊無序，高低電纜分離，有層次感。

    IDC關鍵網絡設備，尤其是內部網關鍵機器設備，因與TOR互連總數會比較多，因而光纖也會較多。關鍵網絡設備光纖布放務必齊整，不可以橫縱亂交叉，機柜內走線美觀大方是網絡設備走線標準中關鍵之一，光纖布放平面圖：

    光纖從機器設備的左邊或是右邊豎直布放，布放的地區不可以遮擋網絡設備進通風口。光纖每過一段距離用魔術貼扎帶開展捆縛（注：不能用乳白色固定不動束線帶），但不可以捆的過緊且彎折度不可以很大，一百度到130度間，一般約110度（相同），要能松放輕松，貼好標識，插到機器設備端口號之后盡可能不必將標識遮擋，要有留一定長短室內空間便捷拔插光纖。

    內聯網集中在聲卡機架的頂部，內聯網TOR網絡交換機40G的MPO光纖與內聯網連接，10G的AOC電纜與網絡服務器相連。ILO網絡交換機1G或10G端口號連接到管理網絡的關鍵，千兆網絡卡端口號連接到網絡服務器，主機房間的兩個機柜一個是內部網絡TOR和一個ILO集合交換機(本機柜上有5橋米線纜)，每個機柜大約有18臺網絡服務器光纖和網線布放平面圖：

    內部網匯聚交換機布放的線纜根據理線根網線用束線帶做捆縛，每一根網線上標著的一個標識，另一端放進聲卡機架內拖盤部位。光纖下發長短不必過長，彎折度不可以很大，貼好標識且上聯到不一樣關鍵的光纖應盡可能用不一樣色調的標識來區別。

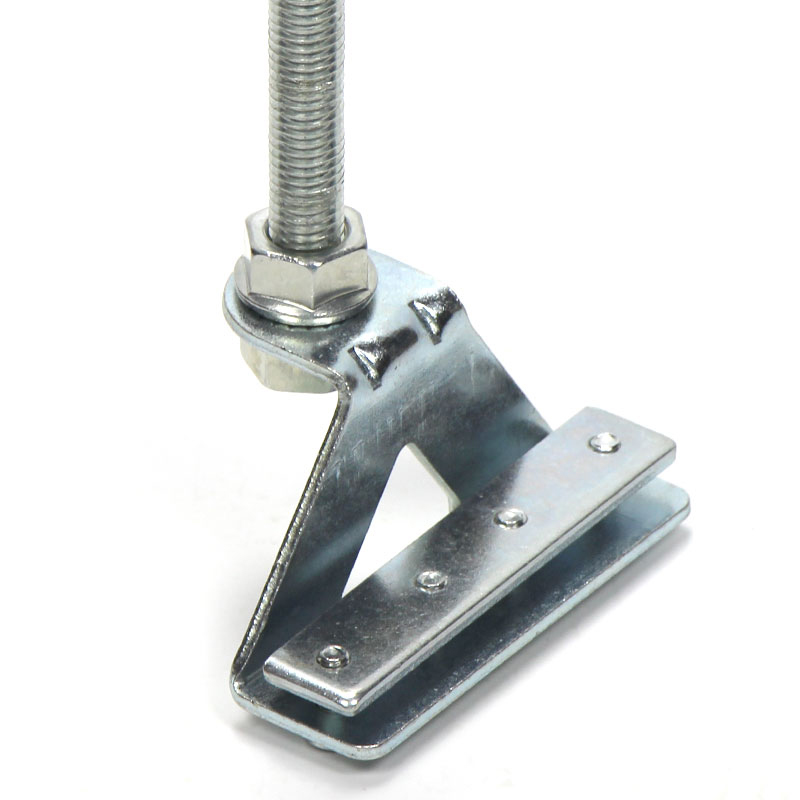

    主機房內網絡設備中間互連線纜均必須歷經電纜橋架布線（單機柜內以外），電纜橋架內光纖布放平面圖：

    如下圖所示，電纜橋架內光纖和網線分離齊整布放，每過一段距離用束線帶捆縛，維持美觀大方。

    機柜內（一般網絡服務器機柜）關鍵有內部網AOC線纜和ILO管理方法網線線纜，此外有電源插頭線纜。因此，單機柜內的電纜總數很多，所有的電纜都必須在機柜內側按壓配置。如下圖所顯示

    不一樣線纜用不一樣色調的線區別，如內網線：深藍色，ILO線：深灰色，電源插頭：灰黑色，預埋的線纜長短不適合太長，能從一側PDU到此外一側PDU就可以，預埋太長線纜會對理線導致危害。左右兩部集群服務器走線及捆縛規定如下圖：（因網線有干擾信號,要保證高低分離,電源插頭與網線要分離綁扎）
